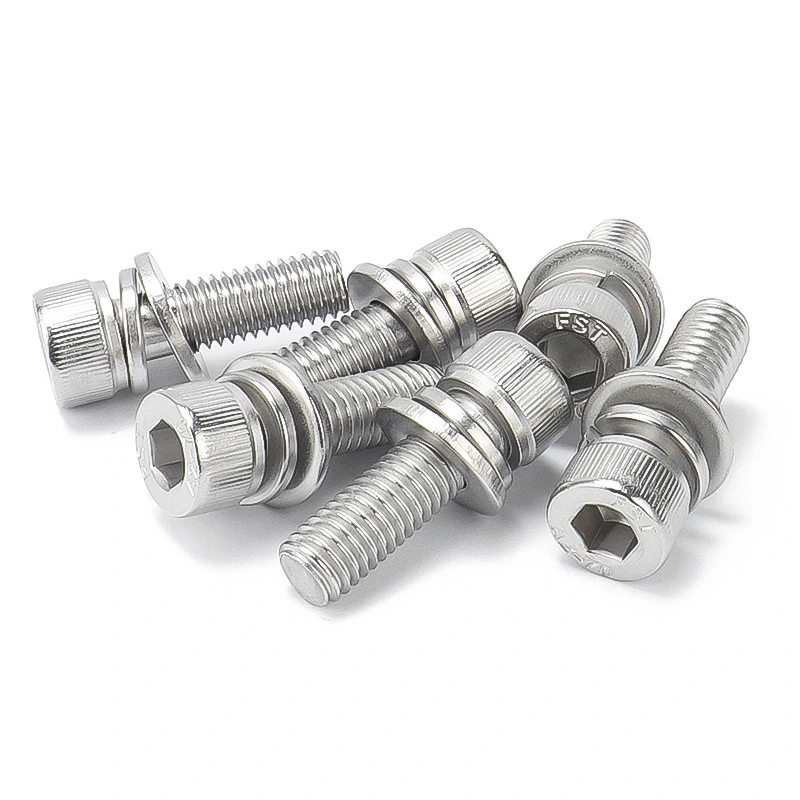

Unibridge Altıgen Soket Başlı Kapak Vidası Yaylı Rondela ve Düz Pullarla Kombine Edildi SS304 Paslanmaz çelik Üçlü Kombinasyon Vidası
Alaşımlı Çelik Soket Başlı Vidalar 170.000 psi çekme dayanımına sahip bu alaşımlı çelik vidalar, 8. Sınıf çelik vidalardan daha güçlüdür. Uzunluk başın altından ölçülür. Kara oksit çelik vidalar kuru ortamlarda korozyona karşı hafif dayanıklıdır. Çinko kaplı çelik vidalar ıslak ortamlarda korozyona karşı dayanıklıdır. Mavi boyalı kaplamalı vidaların ayırt edilmesi kolaydır. Çinko pul kaplı çelik vidalar, çinko kaplı vidalardan 20 kat daha fazla korozyona dayanıklıdır ve Dacromet kaplı vidalarla karşılaştırılabilir. Kaba iplikler endüstri standardıdır; Adımı veya inç başına diş sayısını bilmiyorsanız bu vidaları seçin. Titreşim nedeniyle gevşemeyi önlemek için ince ve ekstra ince dişler birbirine yakın yerleştirilmiştir; İplik ne kadar ince olursa direnç o kadar iyi olur. Kaba ipliklerle uyumlu değildirler
- Malzeme : SS304 paslanmaz çelik, Alaşımlı Çelik; Karbür içeriği ne kadar fazlaysa, ablasyon direnci o kadar iyidir
- Tasarım : Altıgen soket başlı kapak vidası tasarımı, daha yüksek tork taşıma kapasitesi ve hassas sabitleme sunar.
- Kombinasyon : Yaylı rondela ve düz rondeladan oluşan üçlü kombinasyon, ek gevşeme önleyici özellikler sağlayarak bağlantıların stabilitesini ve güvenilirliğini sağlar.
- Uygulamalar : Makine imalatı, inşaat, denizcilik, otomotiv ve havacılık endüstrileri dahil ancak bunlarla sınırlı olmamak üzere çeşitli endüstriyel ortamlar için uygundur.
- Avantajları : SS304 paslanmaz çelik malzeme zorlu ortamlarda bile uzun süreli stabilite ve dayanıklılık sağlarken, yay ve düz pulların kombinasyonu gevşemeye karşı ek koruma sağlar.
- Cıvata Boyutu : Farklı uygulama gereksinimlerini karşılamak için çeşitli boyutlarda mevcuttur.
- Yüzey tedavisi : Tipik olarak parlak veya mat kaplama, Siyah oksit veya Çinko kaplama, farklı estetik ve işlevsel ihtiyaçlara uygun olabilir.
- Konu Türü : Çeşitli sabitleme gereksinimlerini karşılamak için standart veya özel dişler.
- Dişlerin ve temas yüzeylerinin temiz olduğundan ve yağ veya kirden arınmış olduğundan emin olun.
- Dişlerin hasar görmesini önlemek için kurulum için uygun araçları kullanın.
- Aşırı sıkmayı veya gevşemeyi önlemek için önerilen tork değerlerine sıkın.
- Ürünü hasardan korumak için genellikle küçük veya toplu ambalajlarda sunulur.
- Neme veya aşındırıcı koşullara doğrudan maruz kalmamak için kuru ve iyi havalandırılan bir ortamda saklayın.
Ürün açıklaması
Malzeme: SS304 paslanmaz çelik, Alaşımlı Çelik; Karbür içeriği ne kadar fazlaysa, ablasyon direnci o kadar iyidir
Tasarım: Altıgen soket başlı kapak vidası tasarımı, daha fazla tork taşıma kapasitesi ve hassas sabitleme sunar.
Kombinasyon: Yaylı rondela ve düz rondeladan oluşan üçlü kombinasyon, ek gevşeme önleyici özellikler sağlayarak bağlantıların stabilitesini ve güvenilirliğini sağlar.
Uygulamalar: Makine imalatı, inşaat, denizcilik, otomotiv ve havacılık endüstrileri dahil ancak bunlarla sınırlı olmamak üzere çeşitli endüstriyel ortamlar için uygundur.
Avantajları: SS304 paslanmaz çelik malzeme zorlu ortamlarda bile uzun süreli stabilite ve dayanıklılık sağlarken, yay ve düz pulların kombinasyonu gevşemeye karşı ek koruma sağlar.
Ürün Özellikleri:
Cıvata Boyutu: Farklı uygulama gereksinimlerini karşılamak için çeşitli boyutlarda mevcuttur.
Yüzey İşlem: Tipik olarak parlak veya mat kaplama, Siyah oksit veya Çinko kaplama, farklı estetik ve işlevsel ihtiyaçlara uygun olabilir.
Diş Tipi: Çeşitli sabitleme gereksinimlerini karşılamak için standart veya özel dişler.
Kurulum Talimatları:
Dişlerin ve temas yüzeylerinin temiz olduğundan ve yağ veya kirden arınmış olduğundan emin olun.
Dişlerin hasar görmesini önlemek için kurulum için uygun araçları kullanın.
Aşırı sıkmayı veya gevşemeyi önlemek için önerilen tork değerlerine sıkın.
Paketleme ve Depolama:
Ürünü hasardan korumak için genellikle küçük veya toplu ambalajlarda sunulur.
Neme veya aşındırıcı koşullara doğrudan maruz kalmamak için kuru ve iyi havalandırılan bir ortamda saklayın.
Bu üçlü kombinasyon vidası, olağanüstü performansı ve çok yönlülüğü nedeniyle birçok mühendislik projesi için vazgeçilmez bir seçimdir.
Daha fazla detay
Ürün parametreleri
| Düz yıkama Boyutu | 3 | 4 | 5 | 6 | 8 | 10 | |
| d | maksimum | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 |
| doğru akım | maksimum | 7 | 9 | 10 | 12 | 16 | 20 |
| h | Nominal Boyut | 0.5 | 0.8 | 1 | 1.6 | 2 | 2.5 |
| Yaylı kilit rondelası Boyut d | 3 | 4 | 5 | 6 | 8 | 10 | |
| d | dk. | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 |
| h | Nominal Boyut | 0.8 | 1.1 | 1.3 | 1.6 | 2 | 2.5 |
| N | Nominal Boyut | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.7 |
| H | min=nominal boyut | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 |
| doğru akım | Ref. | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 |
| VİDA Diş Boyutu d | M3 | M4 | M5 | M6 | M8 | M10 | |
| P | Kaba iplik aralığı | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk | düz kafa | 5.5 | 7 | 8.5 | 10 | 13 | 16 |
| tırtıllı kafalar | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | |
| e | dk. | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 |
| k | maksimum | 3 | 4 | 5 | 6 | 8 | 10 |
| dk. | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | |
| s | Nominal Boyut | 2.5 | 3 | 4 | 5 | 6 | 8 |
| dk. | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | |
| maksimum | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | |
| t | dk. | 1.3 | 2 | 2.5 | 3 | 4 | 5 |
| w | dk. | 1.15 | 1.4 | 1.9 | 2.3 | 3 | 4 |
