Unibridge DIN127 Yaylı Rondelalar Dalga Kavisli Pullar Metal Bölünmüş Yaylı Rondelalar Özel Boyut Siyah Çinko Galvanizli
Product tures eatures

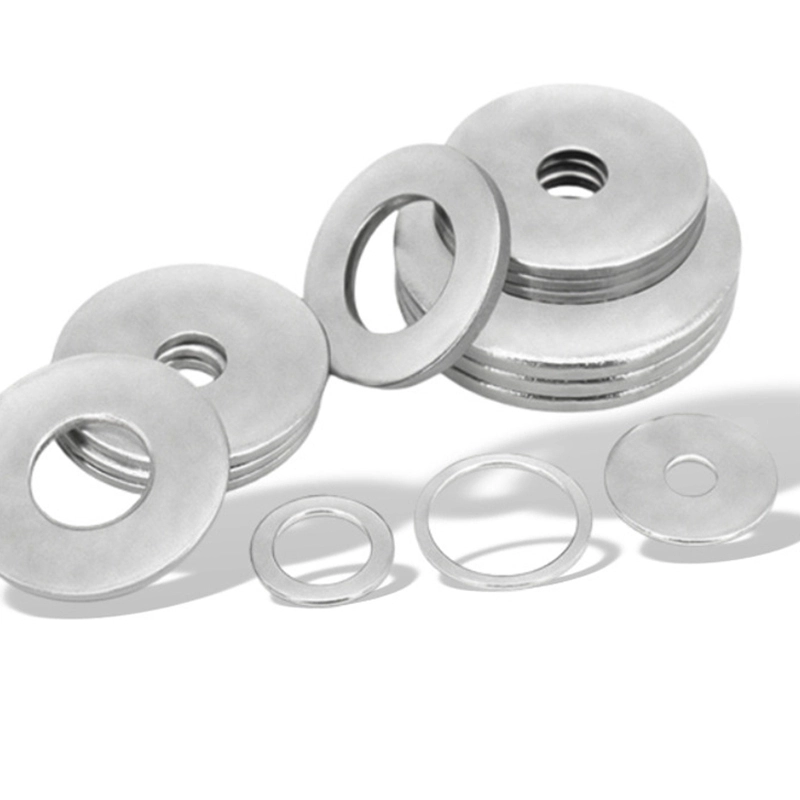

Sabitleme sırasında yükü cıvata veya vida başları ve somunların altına eşit şekilde dağıtmak için bu pulları kullanın Ayrıca aralayıcı görevi de görebilirler.
316 paslanmaz çelik rondelalar kimyasallara ve tuzlu suya karşı mükemmel dirence sahiptir Hafif derecede manyetik olabilirler.
18-8 paslanmaz çelik ve 316 paslanmaz çelik rondelalar iyi kimyasal dirence sahiptir ve hafif manyetik olabilir 316 paslanmaz çelik rondelalar 18-8 paslanmaz çelik rondelalardan daha güçlüdür Siyah oksit 18-8 paslanmaz çelik rondelalar mat siyah kaplamaya sahiptir.
Alaşımlı paslanmaz çelik rondelalar, deniz ortamlarında ve kimyasal işleme tesislerinde kullanım için aşırı korozyon direncine sahiptir. Hafif derecede manyetik olabilirler.
Incoloy A286 rondelalar yüksek sıcaklıklara dayanıklıdır İyi kimyasal dirence sahiptirler ve hafif manyetik olabilirler.
Çinko sarı-kromat ve krom kaplı çelik rondelalar ıslak ortamlarda korozyona dayanıklıdır.
Siyah korozyona dayanıklı kaplamalı çelik rondelalar kimyasallara ve 1000 saatlik tuz spreyine dayanıklıdır.
Alüminyum rondelalar hafiftir ve ıslak ortamlarda korozyona dayanıklıdır.
Uygulamalar
Ürün Parametreleri
| Boyut | Φ1.6 | Φ2 | Φ2.5 | Φ3 | (Φ3.5) | Φ4 | Φ5 | Φ6 | |
| d | dk/ | 1.8 | 2.4 | 2.9 | 3.4 | 3.9 | 4.5 | 5.5 | 6.6 |
| nominal boyut | |||||||||
| maksimum | 2.05 | 2.65 | 3.15 | 3.7 | 4.2 | 4.8 | 5.8 | 6.96 | |
| doğru akım | maksimum/ | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 |
| nominal boyut | |||||||||
| dk. | 3.25 | 4.25 | 5.25 | 6.1 | 7.1 | 8.1 | 9.1 | 10.9 | |
| h | Nominal Boyut | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.8 | 1 | 1.6 |
| maksimum | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 1 | 1.2 | 1.9 | |
| dk. | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.6 | 0.8 | 1.3 | |
| 1000 birim başına ≈ kg | 0.024 | 0.036 | 0.085 | 0.115 | 0.15 | 0.3 | 0.43 | 0.991 | |
| Boyut | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | (Φ22) | Φ24 | (Φ27) | |
| d | dk/ | 9 | 11 | 13.5 | 17.5 | 22 | 24 | 26 | 30 |
| nominal boyut | |||||||||
| maksimum | 9.36 | 11.43 | 13.93 | 17.93 | 22.52 | 24.52 | 26.52 | 30.52 | |
| doğru akım | maksimum/ | 16 | 20 | 24 | 30 | 37 | 39 | 44 | 50 |
| nominal boyut | |||||||||
| dk. | 14.9 | 18.7 | 22.7 | 28.7 | 35.4 | 37.4 | 42.4 | 48.4 | |
| h | Nominal Boyut | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 |
| maksimum | 1.9 | 2.3 | 2.8 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | |
| dk. | 1.3 | 1.7 | 2.2 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | |
| 1000 birim başına ≈ kg | 1.73 | 3.44 | 6.07 | 10.98 | 16.37 | 17.48 | 31.07 | 39.46 | |
| Boyut | Φ30 | (Φ33) | Φ36 | Φ42 | (Φ45) | Φ48 | Φ56 | Φ64 | |
| d | dk/ | 33 | 36 | 39 | 45 | 48 | 52 | 62 | 70 |
| nominal boyut | |||||||||
| maksimum | 33.62 | 37 | 40 | 46 | 49 | 53.2 | 63.2 | 71.2 | |
| doğru akım | maksimum/ | 56 | 60 | 66 | 78 | 85 | 92 | 105 | 115 |
| nominal boyut | |||||||||
| dk. | 54.1 | 58.1 | 64.1 | 76.1 | 82.8 | 89.8 | 102.8 | 112.8 | |
| h | Nominal Boyut | 4 | 5 | 5 | 8 | 8 | 8 | 10 | 10 |
| maksimum | 4.6 | 6 | 6 | 9.2 | 9.2 | 9.2 | 11.2 | 11.2 | |
| dk. | 3.4 | 4 | 4 | 6.8 | 6.8 | 6.8 | 8.8 | 8.8 | |
| 1000 birim başına ≈ kg | 50.48 | 71.02 | 87.39 | 200.2 | 242.7 | 284.1 | 442.7 | 513.2 | |
Detay Analizi
