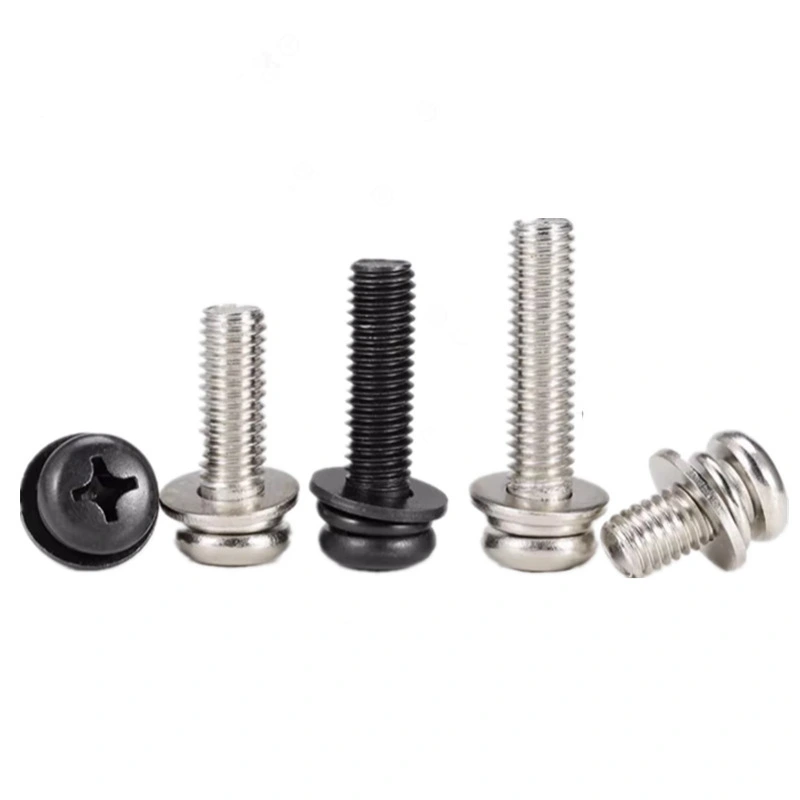

GB9074.8 Çapraz Gömme Küçük Tava Başlı Vida, Tek Helezon Yaylı Kilit Rondelası ve Düz Pul Düzenekleri
GB9074.8 Çapraz Gömmeli Küçük Tava Başlı Vida, aynı hizada yüzey ve yüksek tork tutma gerektiren uygulamalar için tasarlanmış, hassas şekilde tasarlanmış bir bağlantı elemanıdır. Küçük tava başlığı kompakt ve düzgün bir görünüm sağlayarak estetik açıdan hassas alanlar için idealdir. Tek helezon yaylı kilit rondelasıyla birlikte üstün titreşim direnci ve gevşeme önleme özellikleri sunar. Düz pul ara parça görevi görür ve sıkma kuvvetini eşit şekilde dağıtır. Bu montaj, elektronikten otomotive ve ötesine kadar çok çeşitli uygulamalara uyacak çeşitli malzeme ve kaplamalarda mevcuttur
Ürün açıklaması
Kafa Stili: Küçük tava başlığı tasarımı, kompakt ve şık bir görünüm sunarak, daha küçük bir ayak izinin gerekli olduğu estetik açıdan hassas ortamlar için uygun olmasını sağlar.
Sürücü Tipi: Çapraz girintili tahrik (aynı zamanda haç biçimli girinti olarak da bilinir) yüksek tork tutma olanağı sağlar ve dışa doğru bükülmeye karşı dirençlidir, bu da vidanın ağır yükler veya titreşimler altında bile güvenli bir şekilde sabitlenmiş kalmasını sağlar.
Malzeme bileşimi: Tipik olarak yüksek kaliteli karbon çeliğinden yapılan bu vidalar güçlü ve dayanıklıdır, çeşitli uygulamalardaki önemli gerilim ve zorlanmalara dayanma kapasitesine sahiptir.
Konu Tasarımı: Dişler, eşleşen bileşenlerle tutarlı ve güvenilir bir bağlantı sağlamak için hassas bir şekilde kesilmiş olup, güvenli ve sağlam bir bağlantı sağlar.
Yüzey Finish: Çinko Kaplama, Siyah Oksit (Kararma), Nikel Kaplama, Krom Kaplama, Pasivasyon vb.
Boyut Seçenekleri: Farklı montaj ihtiyaçlarına uyacak çeşitli çap ve uzunluklarda mevcut olması, projenin özel gereksinimlerine göre uyarlanabilen bir GB9074.8 vidanın bulunmasını sağlar.
Kalite standartları: Tutarlılık ve güvenilirliği sağlamak için boyutları, toleransları ve üretim gereksinimlerini belirten GB9074.8 standartlarına uygundur.
Çoklu Malzeme ve Kaplama Seçenekleri: Özel uygulamaya bağlı olarak bu vidalar, aşındırıcı ortamlar için paslanmaz çelik gibi farklı malzemelerden yapılabilir veya dayanıklılıklarını ve görünümlerini geliştirmek için çeşitli yüzeylerle kaplanabilir.
Kurulum kolaylığı: Çapraz girintili tasarım, uygun aletlerle kolay kuruluma olanak tanır ve kurulum işlemi sırasında vida başının hasar görmesi riskini azaltır.
Titreşim direnci: GB9074.8 vidalarında kullanılan tasarım ve malzemeler, titreşim nedeniyle gevşemeye karşı mükemmel direnç sağlayarak, bu tür koşulların yaygın olduğu makine ve ekipmanlarda kullanım için idealdir.
Daha fazla detay
Ürün parametreleri
| Düz yıkama Boyutu | 3 | 4 | 5 | 6 | 8 | 10 | |
| d | maksimum | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 |
| doğru akım | maksimum | 7 | 9 | 10 | 12 | 16 | 20 |
| h | Nominal Boyut | 0.5 | 0.8 | 1 | 1.6 | 2 | 2.5 |
| Yaylı kilit rondelası Boyut d | 3 | 4 | 5 | 6 | 8 | 10 | |
| d | dk. | 2.69 | 3.6 | 4.45 | 5.41 | 7.28 | 9.23 |
| h | Nominal Boyut | 0.8 | 1.1 | 1.3 | 1.6 | 2 | 2.5 |
| N | Nominal Boyut | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.7 |
| H | min=nominal boyut | 1.6 | 2.2 | 2.6 | 3.2 | 4 | 5 |
| doğru akım | Ref. | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 |
| VİDA Diş Boyutu d | M3 | M4 | M5 | M6 | M8 | M10 | |
| P | Kaba iplik aralığı | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk | düz kafa | 5.5 | 7 | 8.5 | 10 | 13 | 16 |
| tırtıllı kafalar | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | |
| e | dk. | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 |
| k | maksimum | 3 | 4 | 5 | 6 | 8 | 10 |
| dk. | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | |
| s | Nominal Boyut | 2.5 | 3 | 4 | 5 | 6 | 8 |
| dk. | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | |
| maksimum | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | |
| t | dk. | 1.3 | 2 | 2.5 | 3 | 4 | 5 |
| w | dk. | 1.15 | 1.4 | 1.9 | 2.3 | 3 | 4 |
